B 107 Chemnitztalradweg, Instandsetzung Gewölbebrücke BW9

Baukosten Brutto

1000000 €

Leistungszeitraum

2018 - 2020

Stützweite

42 m

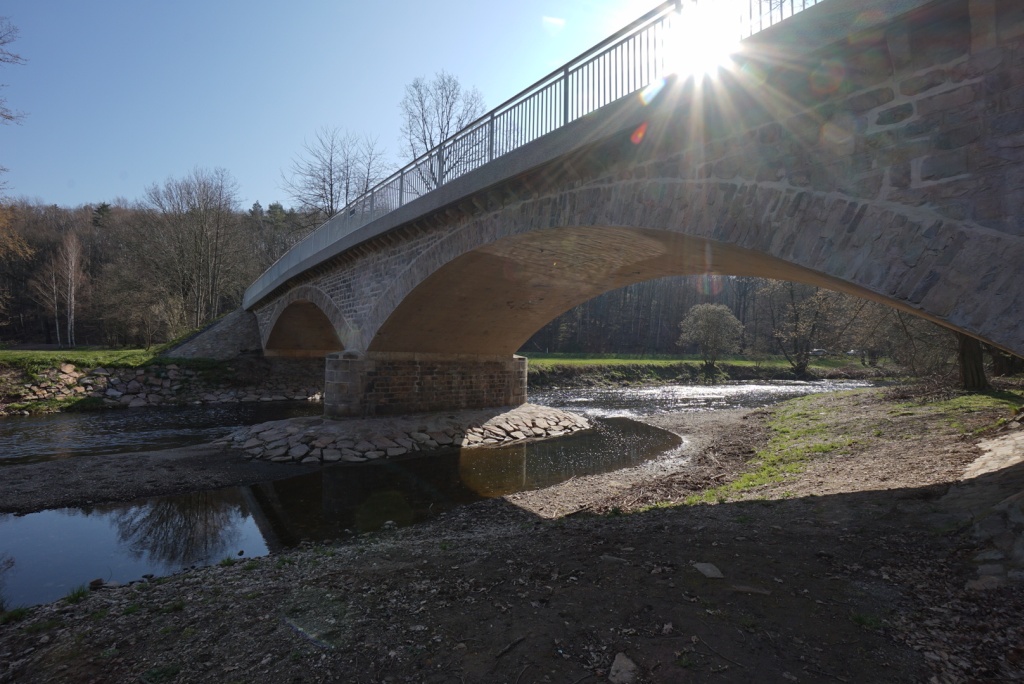

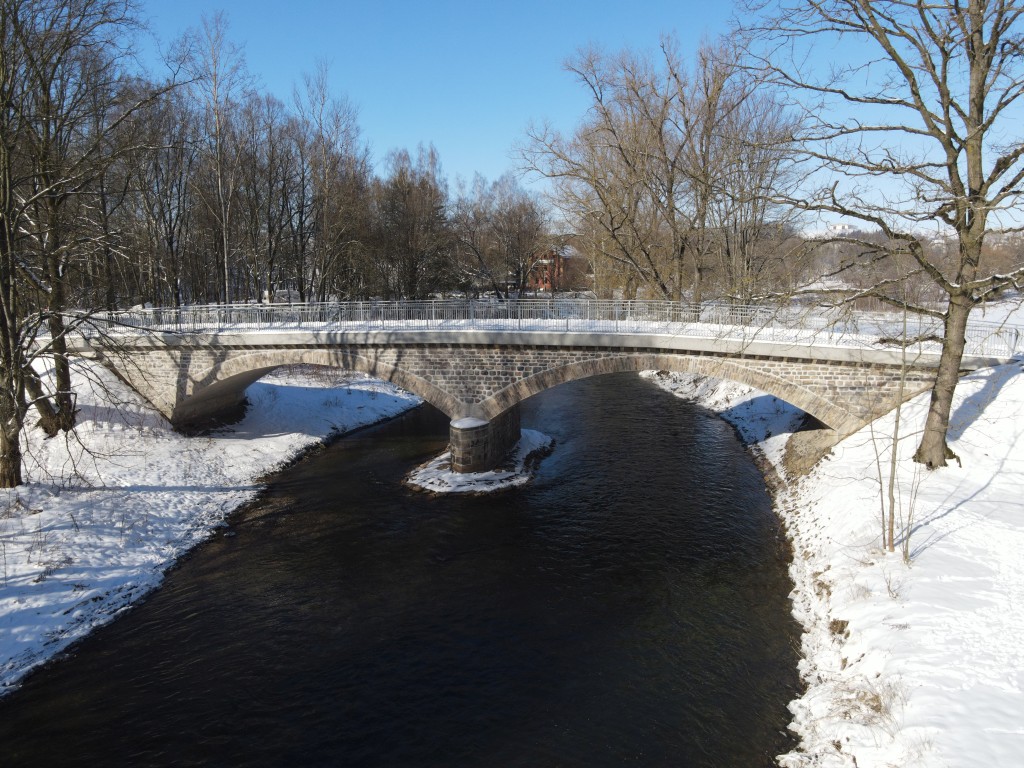

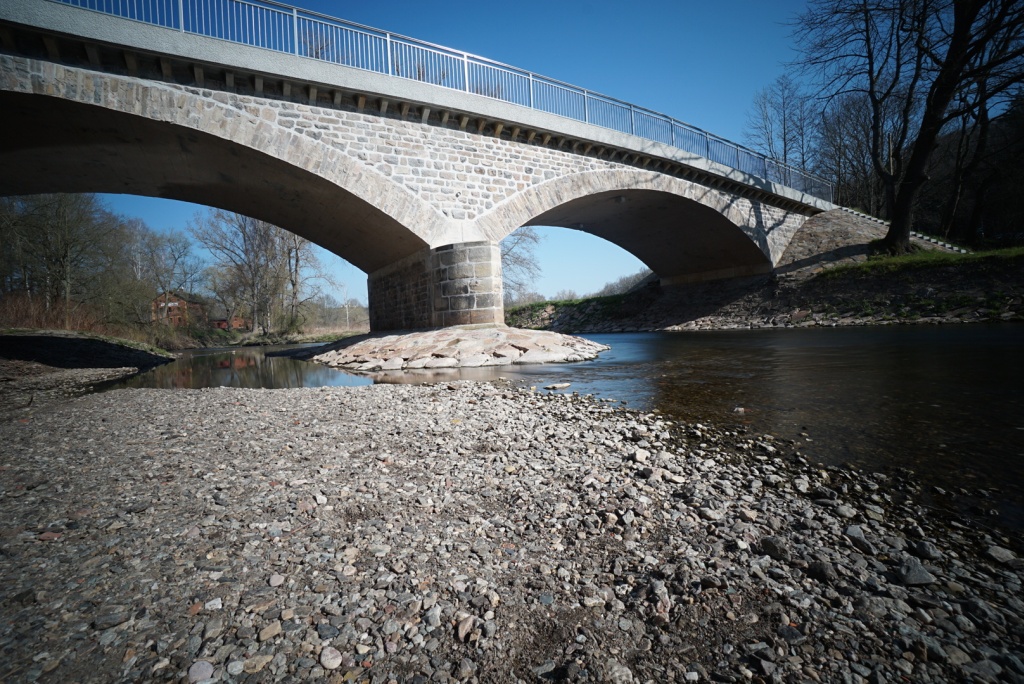

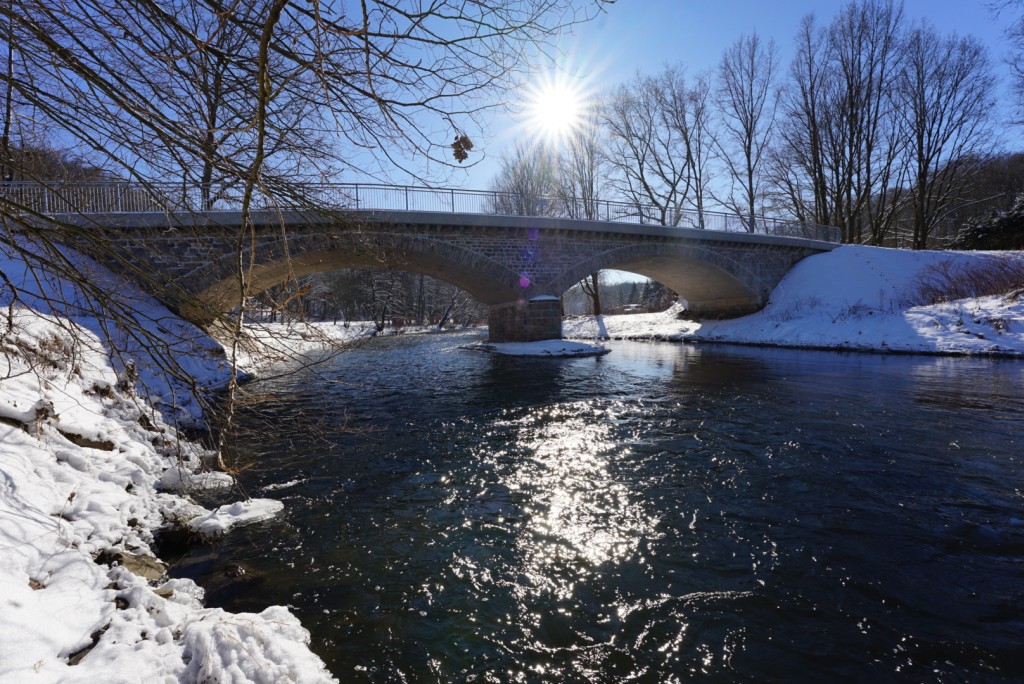

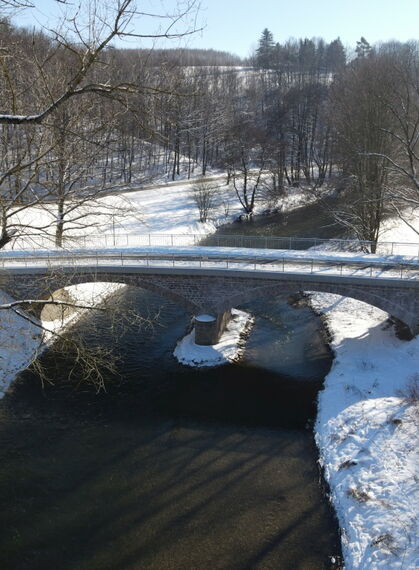

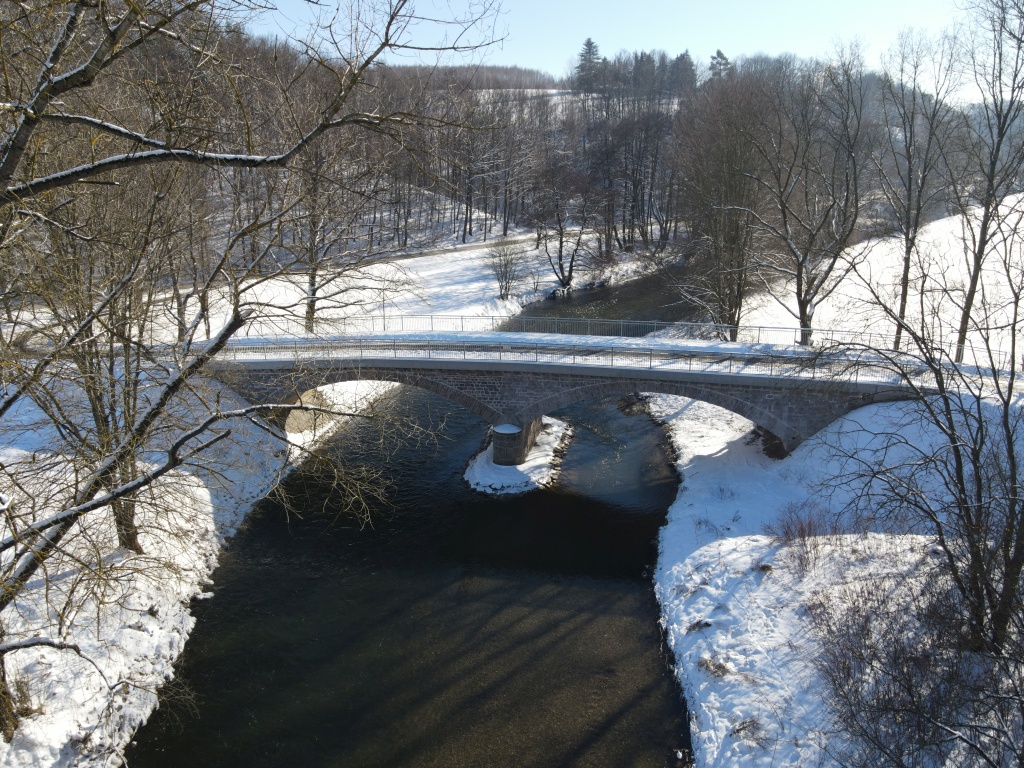

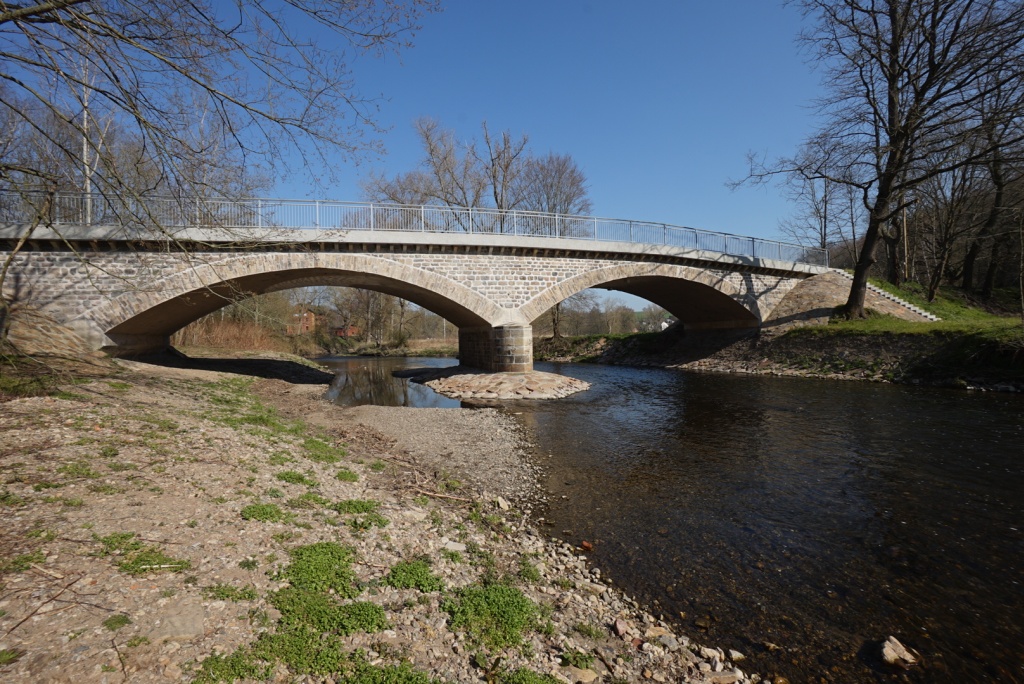

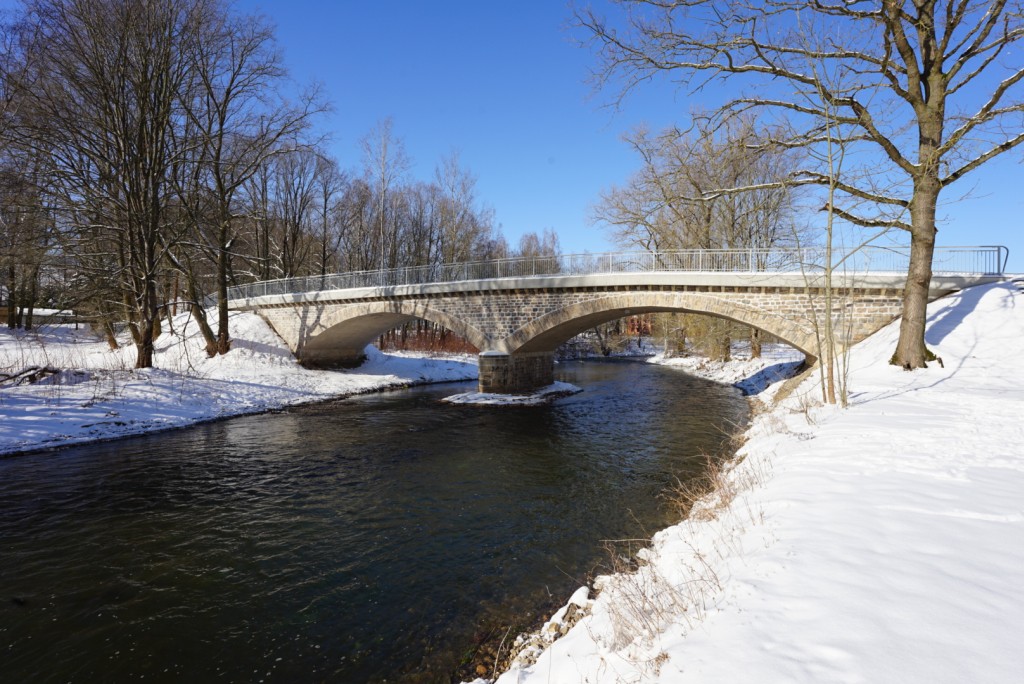

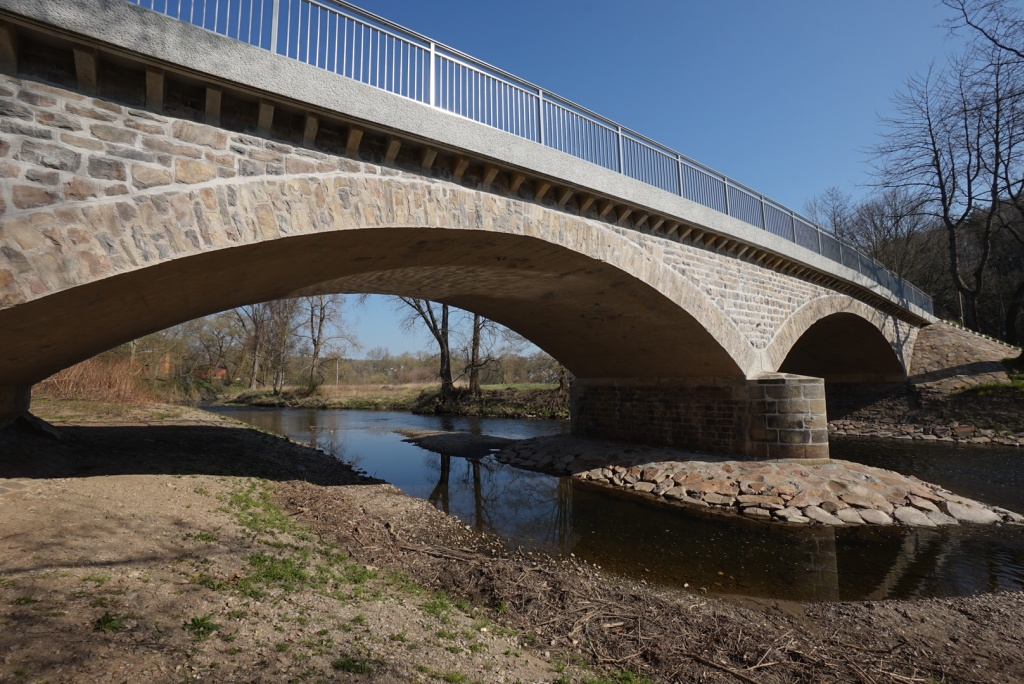

Entlang der B 107 wurde der Chemnitztalradweg um ein Teilstück von 5,7 km Länge auf einer alten Eisenbahnstrecke verlängert. Die vorhandene 2-feldrige Gewölbebrücke mit einem Alter von ca. 120 Jahren ist Teil dieses Bauvorhabens und überspannt den Chemnitzfluss. Die Gewölbereihe dient als Zuwegung und Erschließung zum Radweg von der B 107 aus zum ehemaligen Bahnhof Köthensdorf. Es erschließt Bebauung und dient der Wartung und Unterhaltung sowie als Zugang für Rettungsfahrzeuge. Zur Ertüchtigung des Bauwerkes wurde eine lastverteilende Stahlbetonplatte auf einem Füllbeton aus Leichtbeton aufgebracht und das vorhandene Natursteinmauerwerk einschließlich der Kolksicherungen im Chemnitzfluss umfangreich baulich gesichert..

Bauherr Landesamt für Straßenbau und Verkehr, NL Zschopau und Zweckverband Chemnitztalradweg
Leistungsumfang OP-IBW: Lp 1-6, TP-IBW: Lp 2-6, statische Nachrechnung des vorhandenen Gewölbes
Leistungszeitraum 2018 - 2020
Baukosten Brutto 1.000.000€
Nutzbreite 7,50 m
Stützweite 42 m
Einzelstützweiten 2x 16 m
