Ersatzneubau der Brücke Plantagenstraße in Burgstädt

Baukosten Brutto
1500000 €
Leistungszeitraum
2014 - 2018
Stützweite
5 m

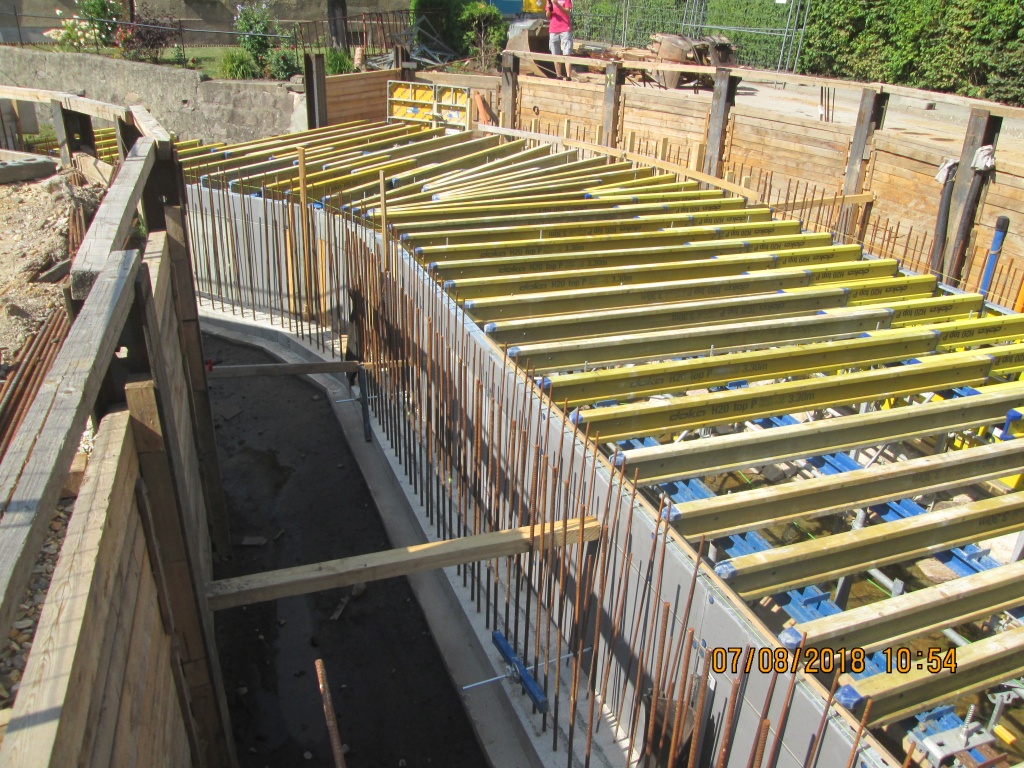

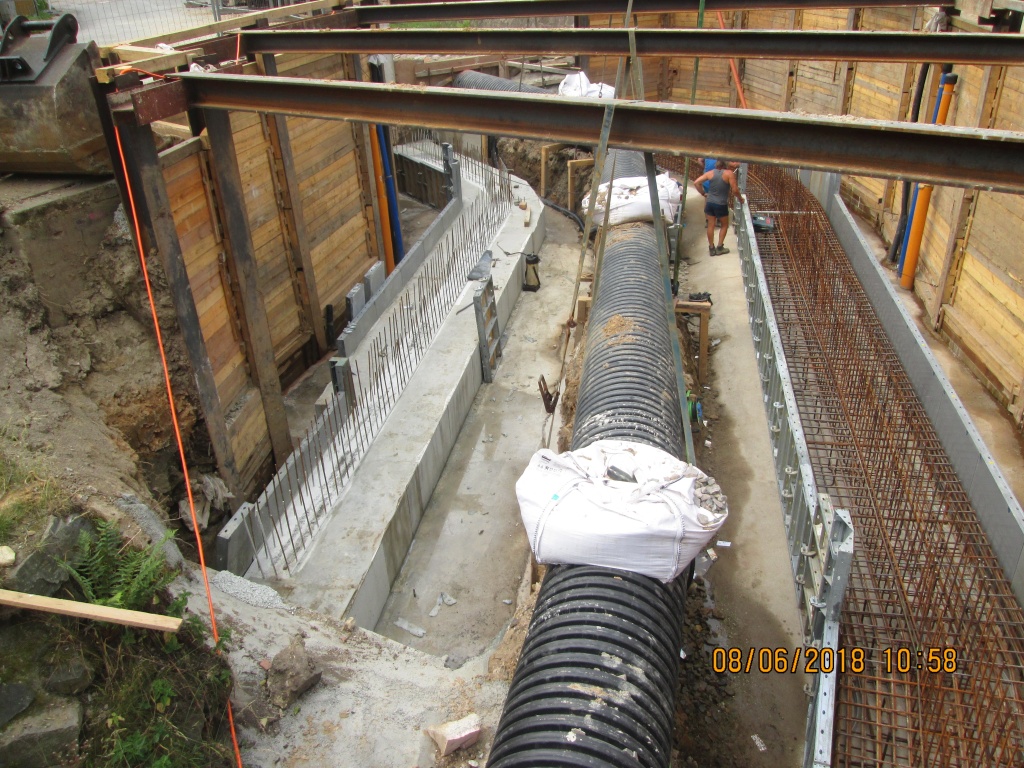

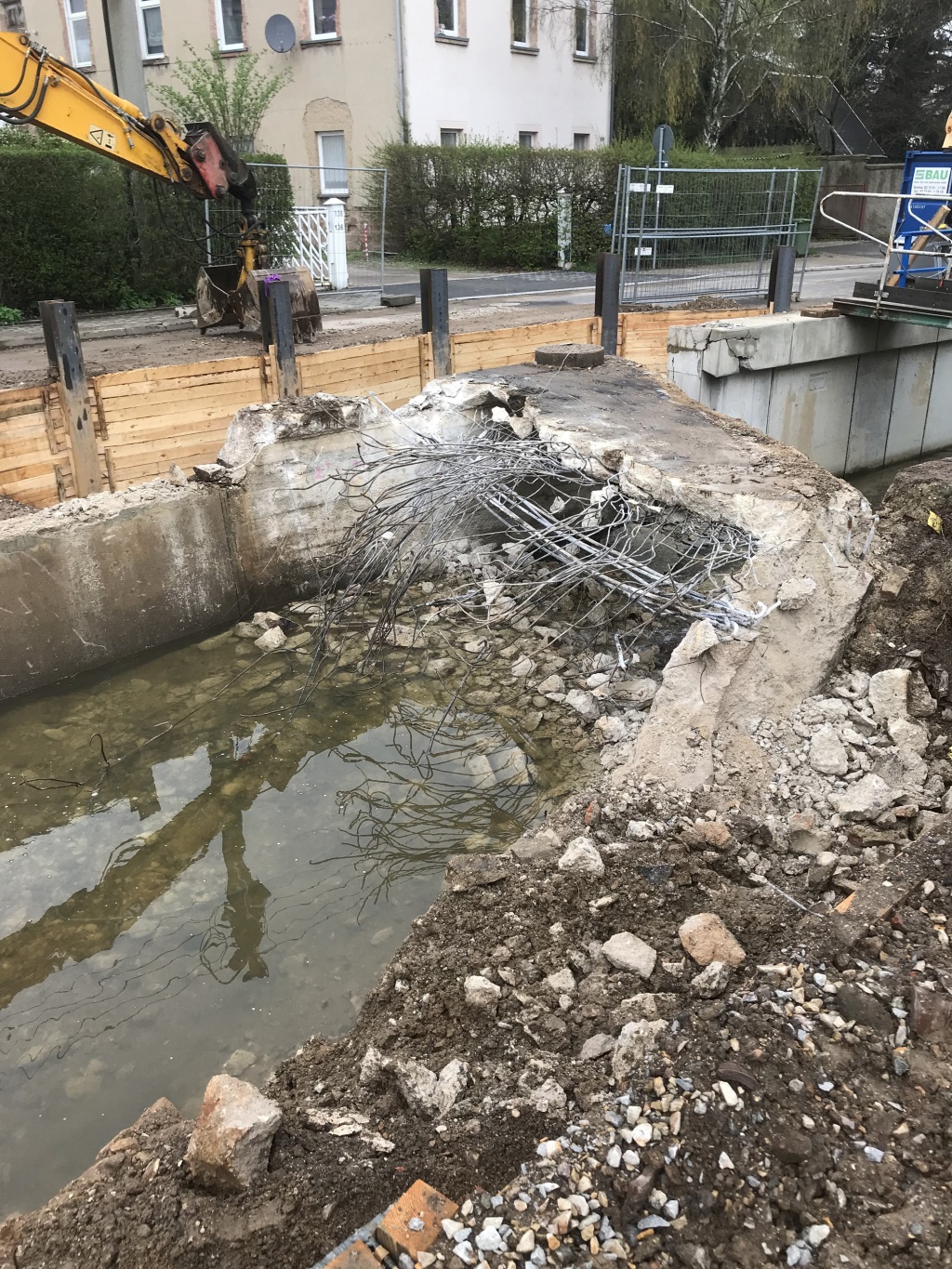

Der bauliche Zustand der vorhandenen Natursteingewölbebrücke machte einen Ersatzneubau unumgänglich. Es wurde eine flach gegründete Stahlbetonrahmenkonstruktion neu errichtet. Die

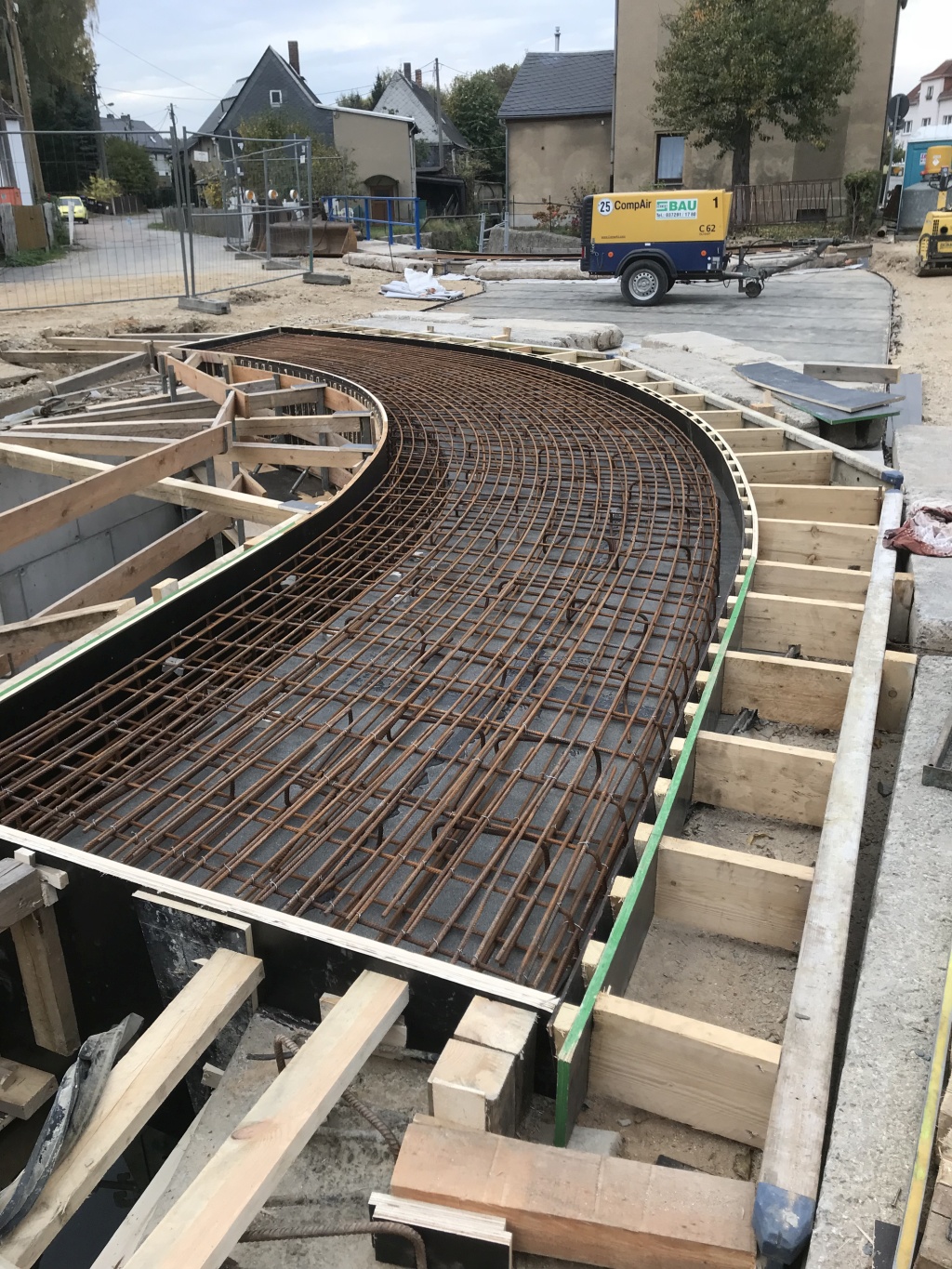

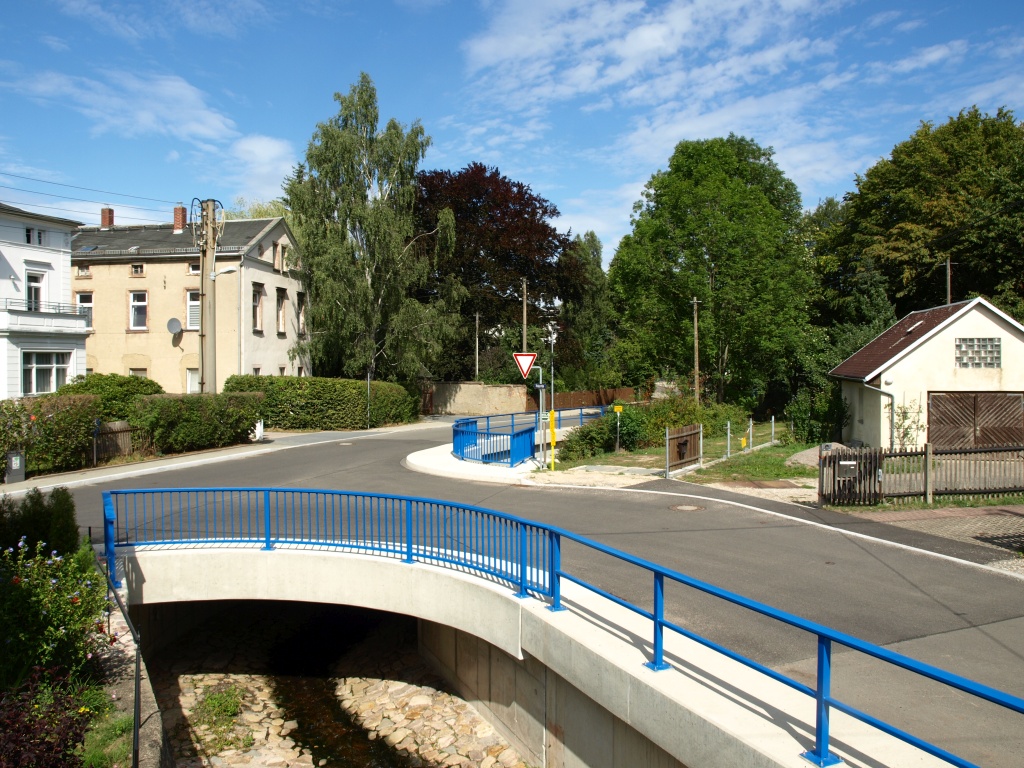

erforderlichen Ausrundungsradien der Fahrbahnränder führten zu beidseitigen Aufweitungen des Überbaues. Auf den Kappen wurde eine Geh- und Notgehbahn angeordnet, zur Absturzsicherung

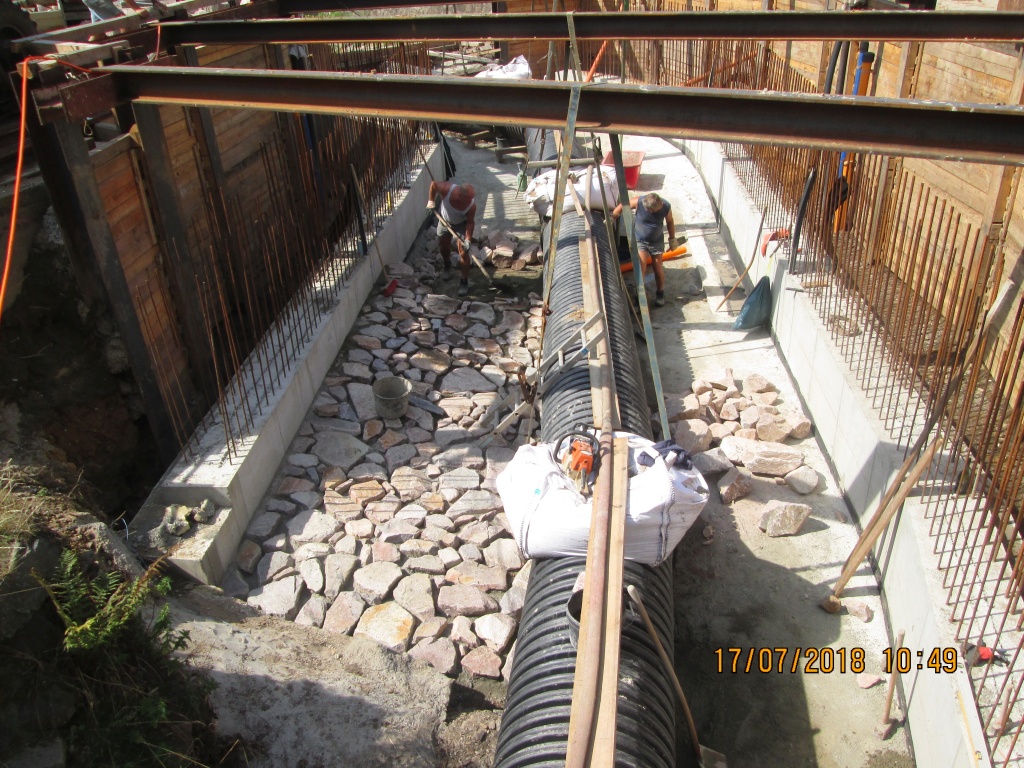

wurden Füllstabgeländer montiert. Die Bachsohle wurde mit Wasserbausteinen in Betonbettung befestigt, die Zwischenräume mit Füllmaterial bedeckt und die Niedrigwasserrinne zur Ablagerung von
natürlichem Sohlsubstrat tiefer ausgebildet. Als Übergang zum vorhandenen Bachlauf wurde eine Steinschüttung eingebracht.
Bauherr | Stadtverwaltung Burgstädt |
Leistungsumfang | OP-IBW: Lp 1-9, TP-IBW: Lp 2-6 einschl. ingenieurtechnischer Kontrolle, örtliche Bauüberwachung und Bauoberleitung |
Leistungszeitraum | 2014 - 2018 |
Baukosten Brutto | 1.500.000€ |
Länge Straße | 250 m |
Stützweite | 5 m |
Länge Stützwände | 250 m |
Länge Gewässerausbau | 150 m |
