Hochwasserschutzmaßnahmen an der Zschopau in Frankenberg Baulos N 1 - M 46, M 47, Schornsteinprüfung

Baukosten Brutto

3300000 €

Leistungszeitraum

2012 - 2015

Länge

530 m

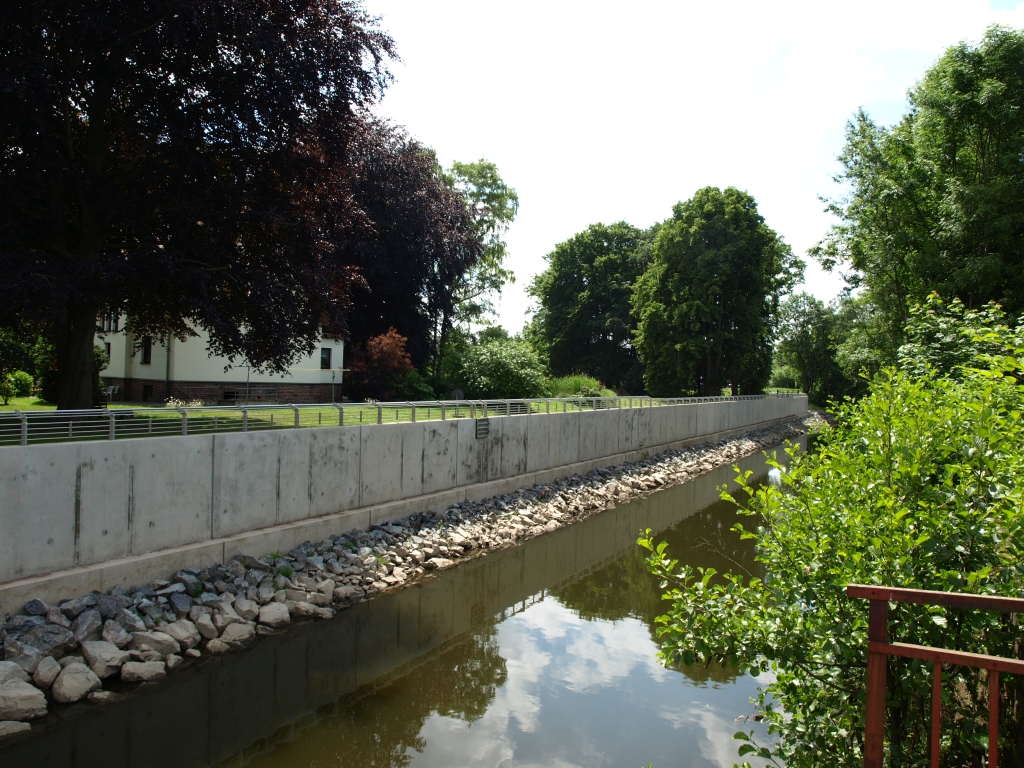

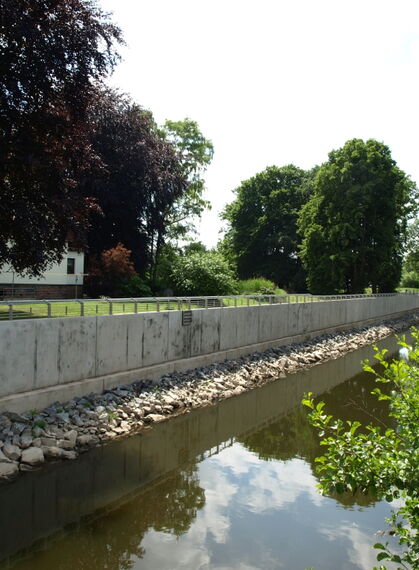

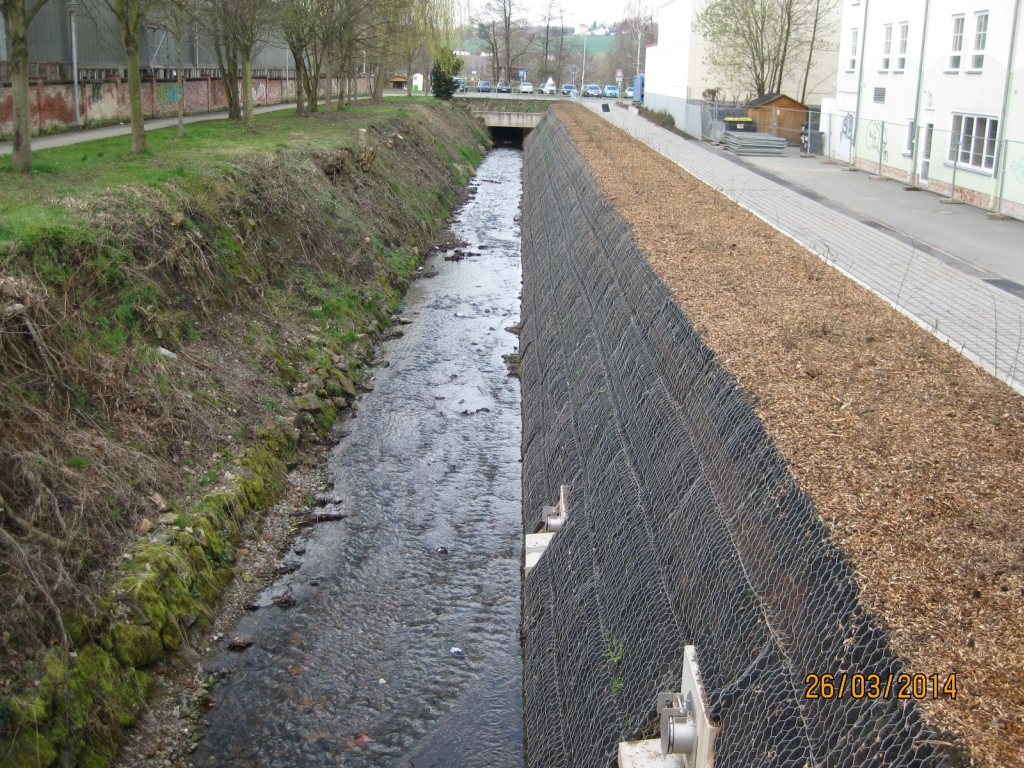

Das Baulos N 1 beinhaltet den Neubau von Hochwasserschutzanlagen für die Maßnahmen M 46 Mühlgraben und M 47 Mühlbach im nördlichsten Abschnitt der vorgesehen HWS-Maßnahme im Raum Frankenberg.Die Maßnahme M 46 Mühlgraben - Neubau einer HWS-Mauer erstreckte sich am rechten Ufer des Mühlgrabens vom Zulauf des Mühlbaches bis zur Brücke der Merzdorfer Straße neben der Autobahnbrücke der BAB A4. Auf einer Länge von ca. 415 m ist die HWS-Mauer hier zur Absicherung der rückwärtigen Bebauung unmittelbar am rechten Ufer des Mühlgraben notwendig.Die Maßnahme M 47 Mühlbach umfasst die erforderlichen HWS-Maßnahmen am Mühlbach unmittelbar vor dessen Einmündung in den bei Hochwasser rückgestauten Mühlgraben. Unter Berücksichtigung der Örtlichkeit wird hier rechts- und linksseitig vom Bachlauf eine Geländeerhöhung mit Stützwinkeln sowie zur Sicherung der rechten Böschung aus ca. 115 m Länge das Steilwandsicherungssystem "Bewehrte Erde" hergestellt.Hinter den Deichen war auf einer jetzt ungenutzten Freifläche am Fuße eines Schornsteins ein Erdstoff-Zwischenlager einzurichten. Dabei musste der inzwischen abgerissene, aber damals als Funkmast umfunktionierte Schornstein einer Hauptprüfung nach DIN 1076 unterzogen werden.

Bauherr Landestalsperrenverwaltung, Betrieb Freiberger Mulde / Zschopau
Leistungsumfang örtliche Bauüberwachung, ingenieurtechnische Kontrolle, Prüfungen nach DIN 1076: Hauptprüfung Schornstein Zschopauinsel
Leistungszeitraum 2012 - 2015
Baukosten Brutto 3.300.000€
Länge 530 m
