Ersatzneubau der Eisenbahnüberführung Strecke K-C km 59,710 in Chemnitz

Baukosten Brutto

6000000 €

Leistungszeitraum

2012 - 2019

Stützweite

99 m

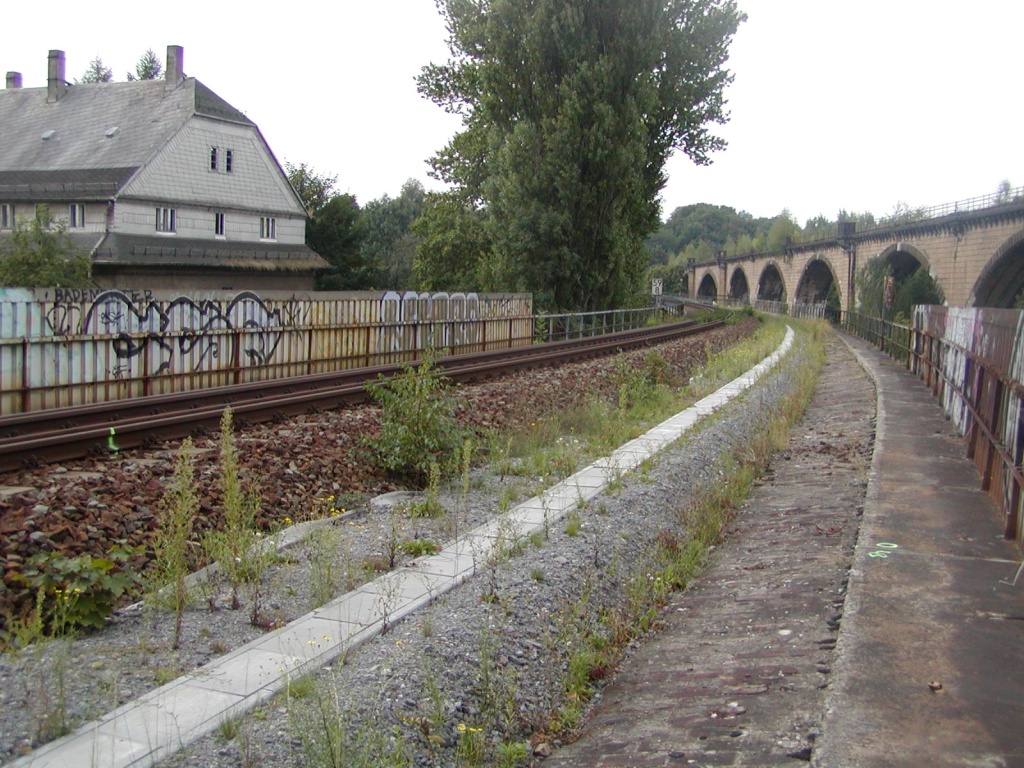

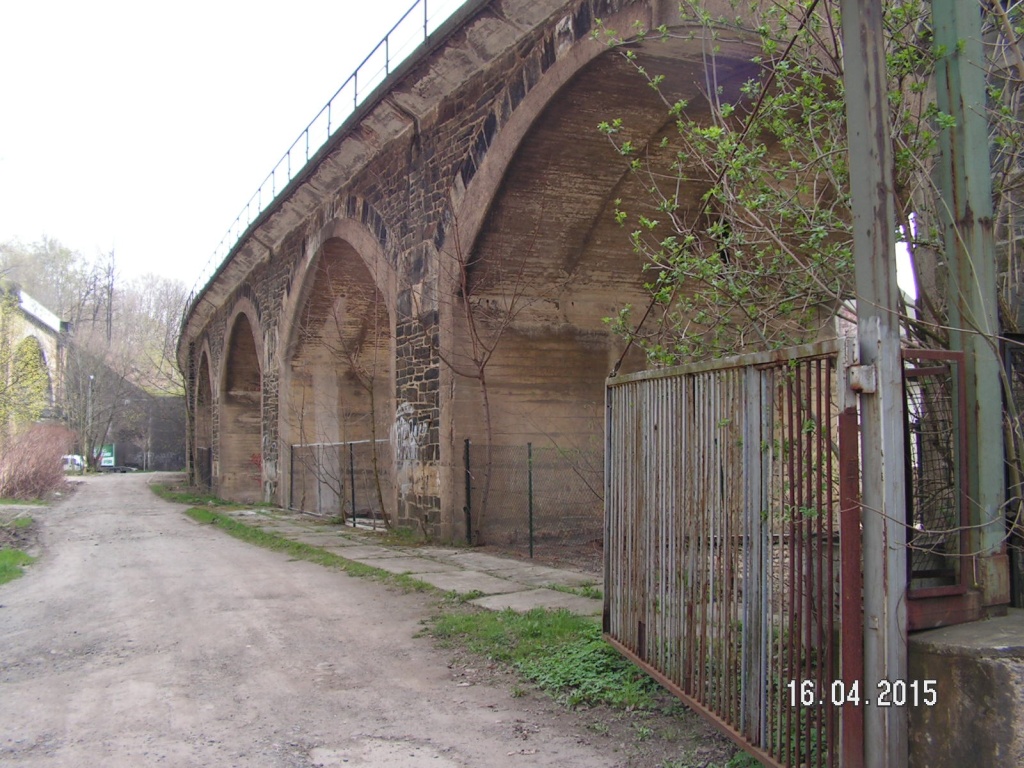

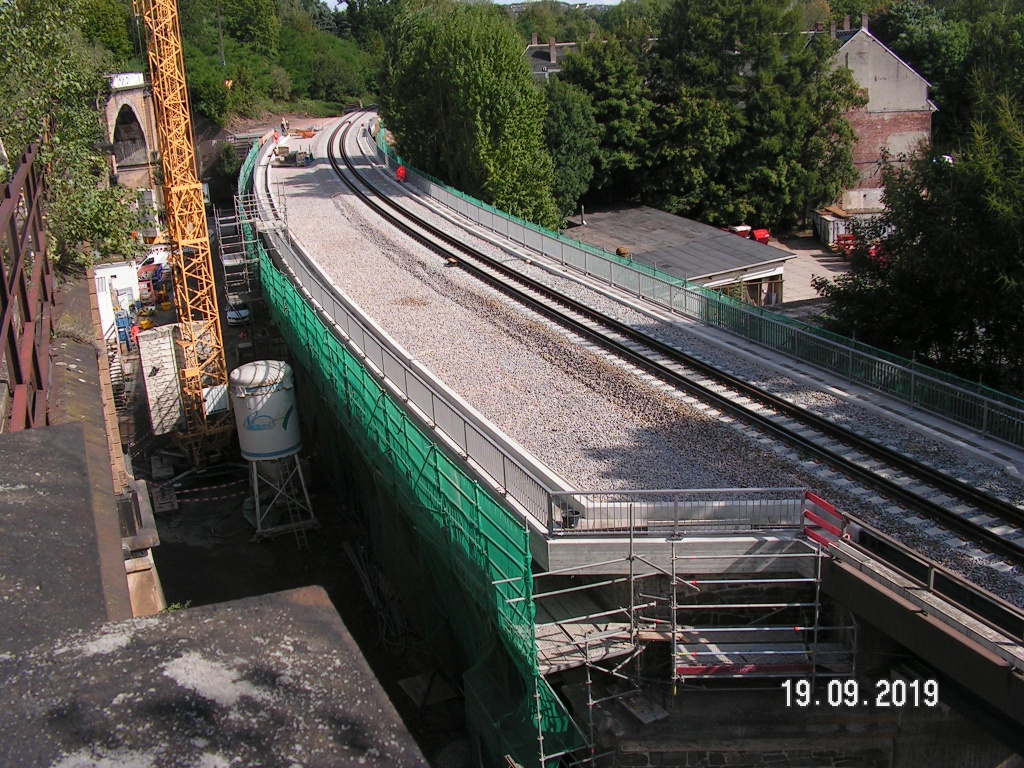

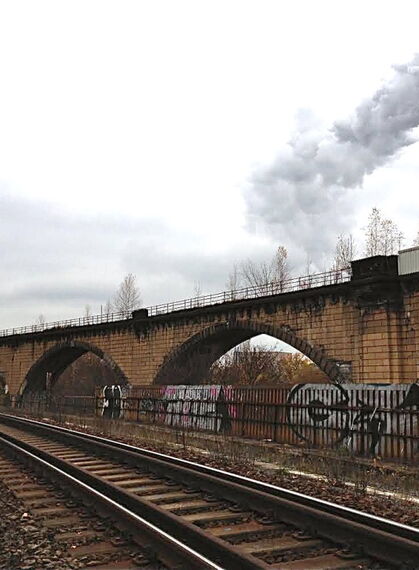

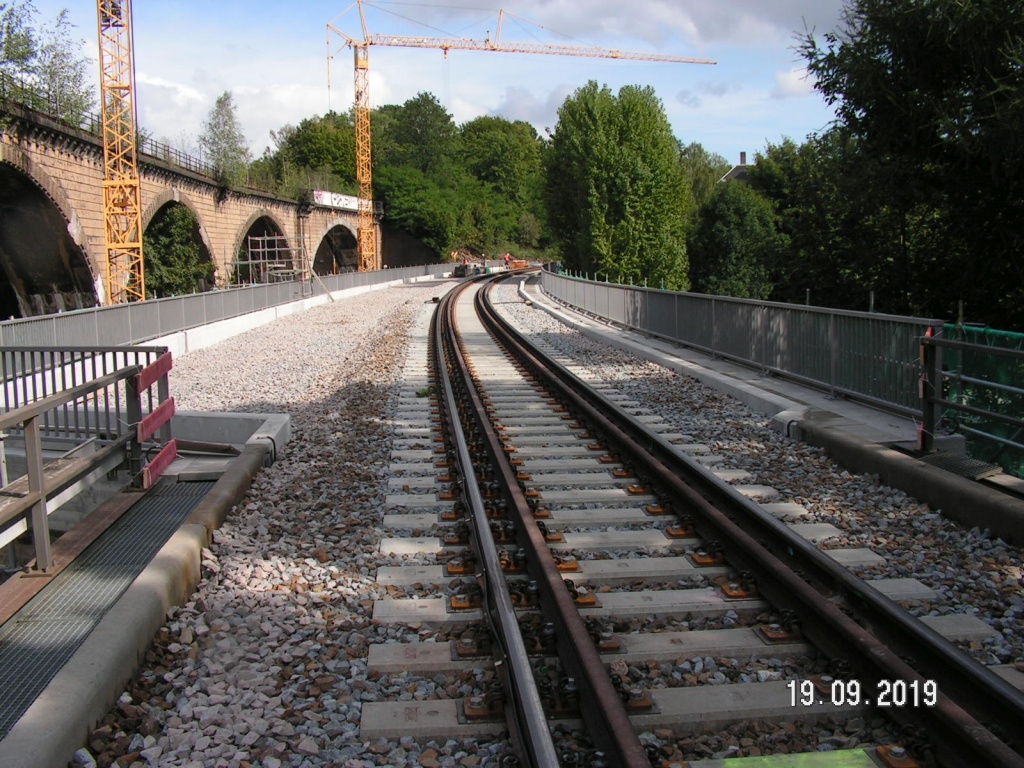

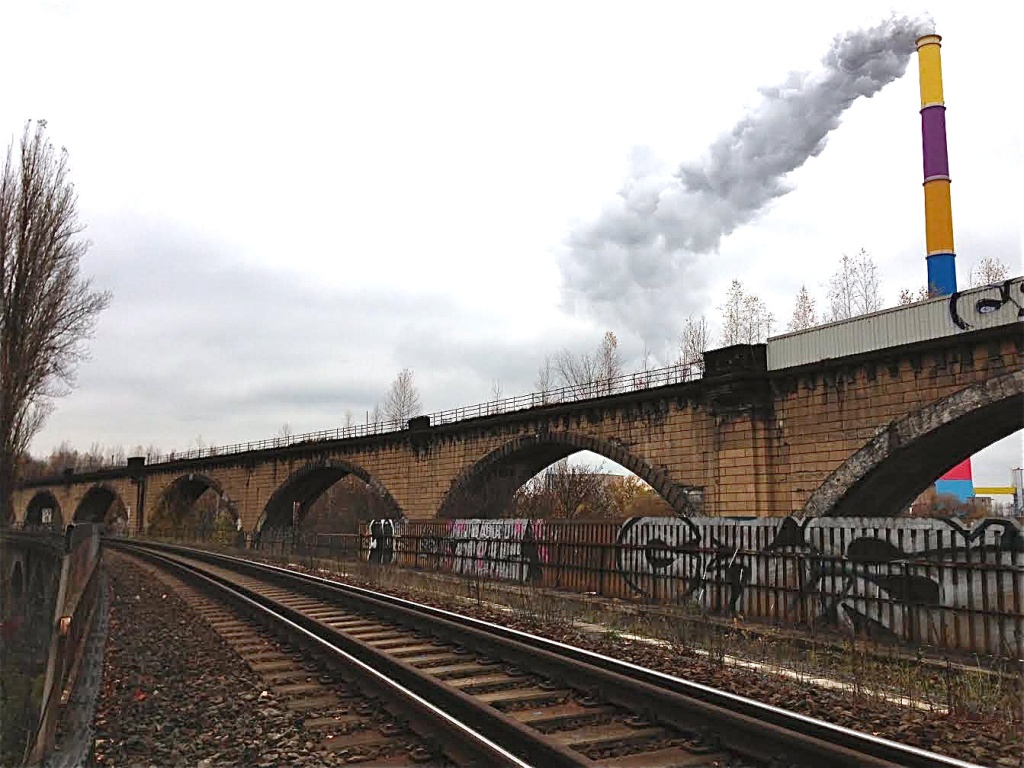

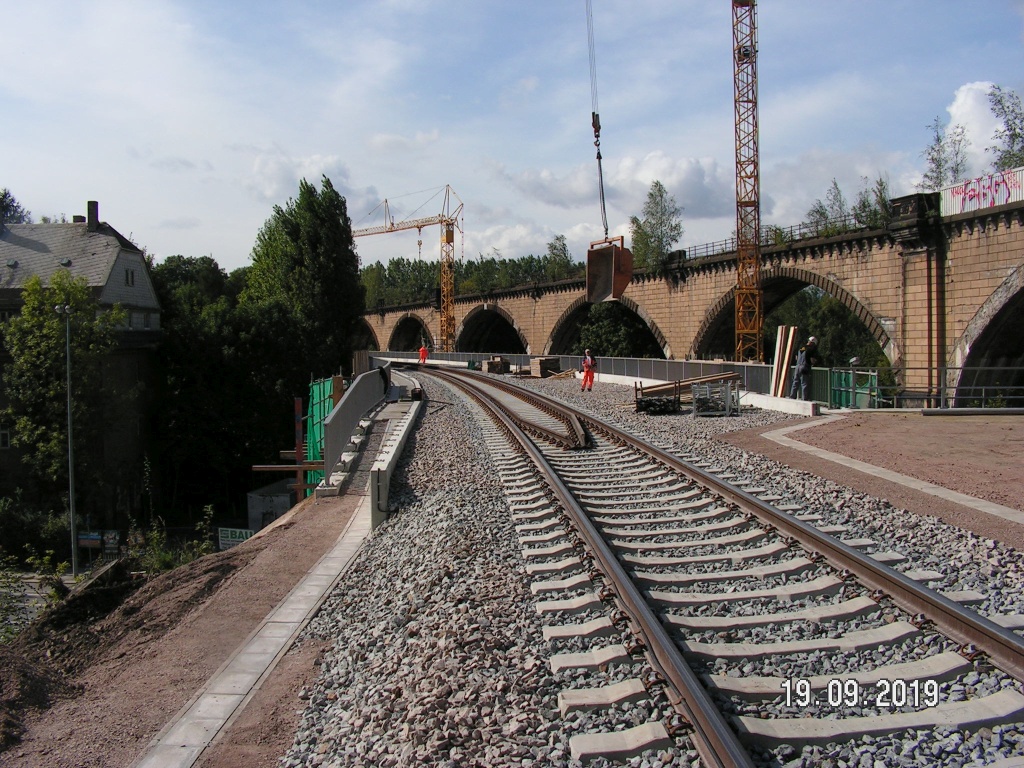

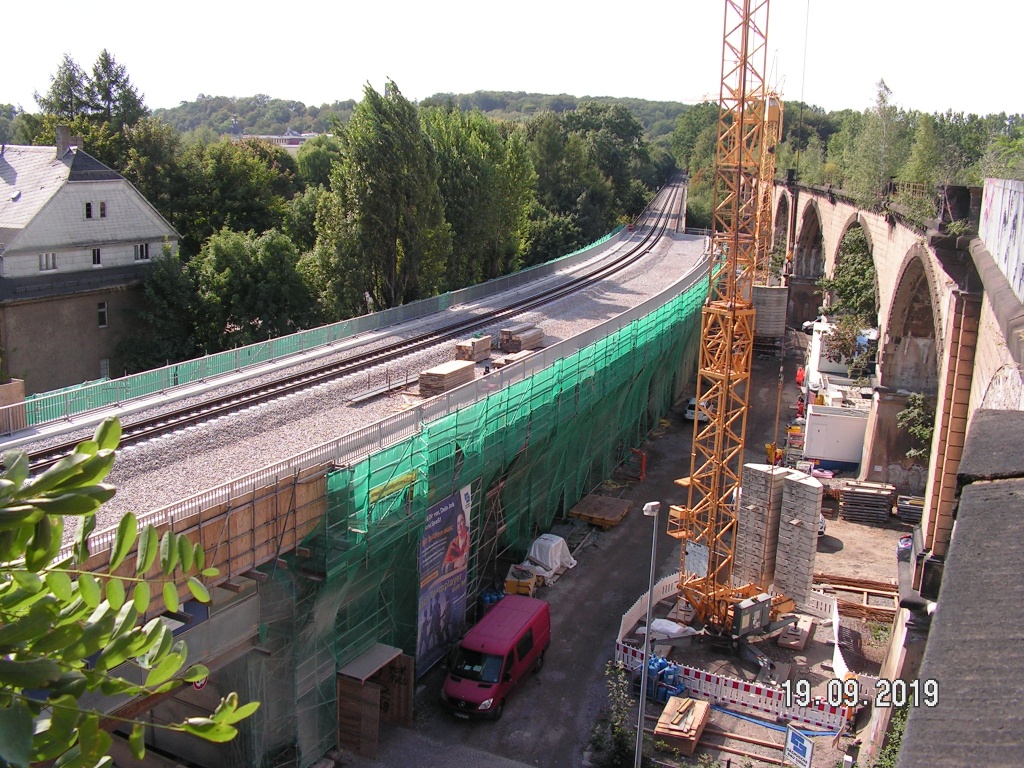

Die DB-Strecke 6385 von Neukieritzsch nach Chemnitz ist eine eingleisige nicht elektrifizierte Bahnstrecke. Das Eisenbahnüberführungsbauwerk (EÜ) mit einer Gesamtlänge von ~ 134,50 m liegt beim km 59,710 im Stadtgebiet von Chemnitz und dient im Anschluss an die "Klapperbrücke" der Überführung der Strecke über die Chemnitzaue und die Blankenauer Straße (B107). Zur Untersetzung der Nachrechnung der Bestandsbrücke wurde 2016 ein Belastungsversuch mit vermessungstechnischer Auswertung durchgeführt. Im Zuge der Ertüchtigung wurden die 9 Naturstein-Gewölbebögen (8 Bögen mit einer lichten Weite von 10,80 m und der Bogen über die B 107 mit 12,80 m) verstärkt und mit einer neuen Stahlbeton-Fahrbahnwanne überbaut.

Bauherr DB Netz AG, Niederlassung Südost - Leipzig
Leistungsumfang OP-IBW: Lp 1-7, TP-IBW: Lp 2-6, Nachrechnung Bestandsbauwerk sowie Durchführung Sonderprüfung als Grundlage der Naturstein- und Bogeninstandsetzung
Leistungszeitraum 2012 - 2019
Baukosten Brutto 6.000.000€
Nutzbreite 8,28 m - 9,42 m
Stützweite 99 m
Einzelstützweiten 8x 10,80 m, 1x 12,80 m

Weitere Fotos
