Ersatzneubau Brücke BW 9 über die Anlage der Erzgebirgsbahn im Zuge des Fischereiweges in Pockau

Baukosten Brutto

850000 €

Leistungszeitraum

2016 - 2020

Stützweite

12 m

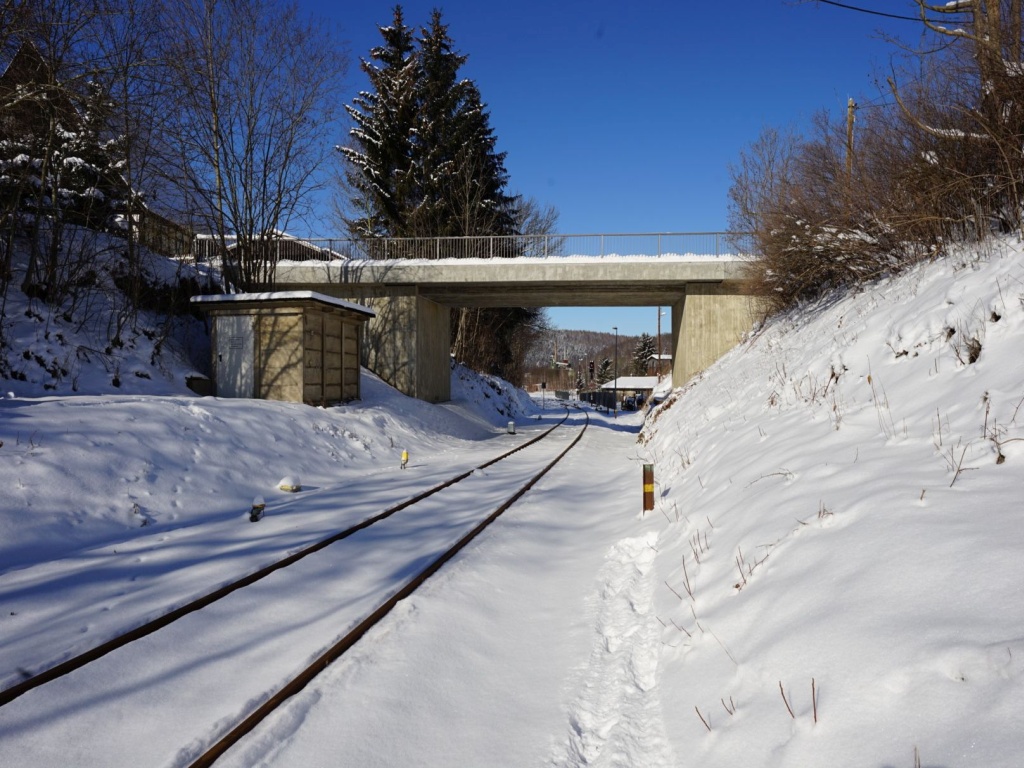

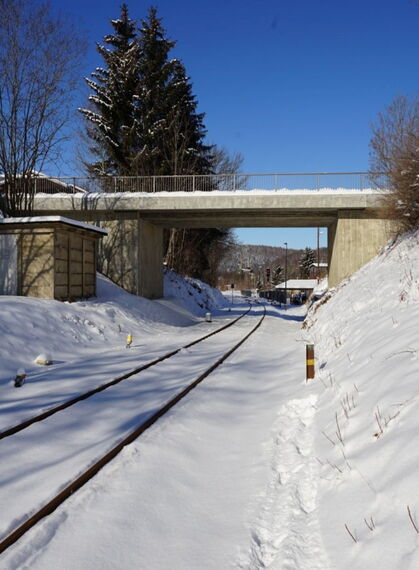

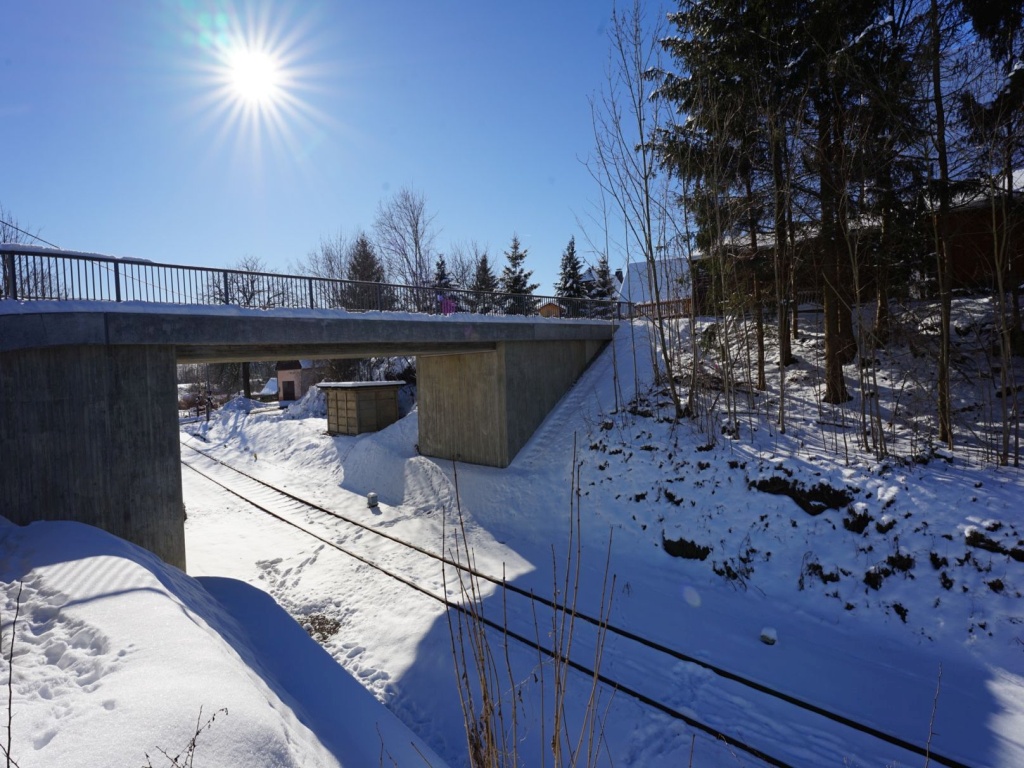

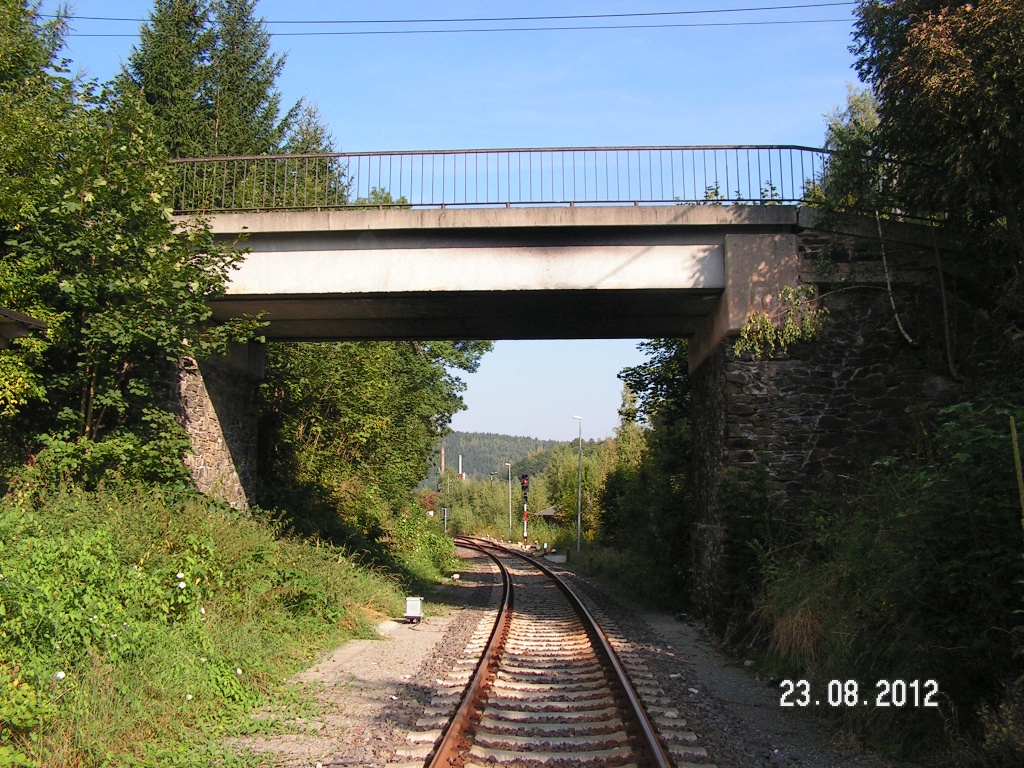

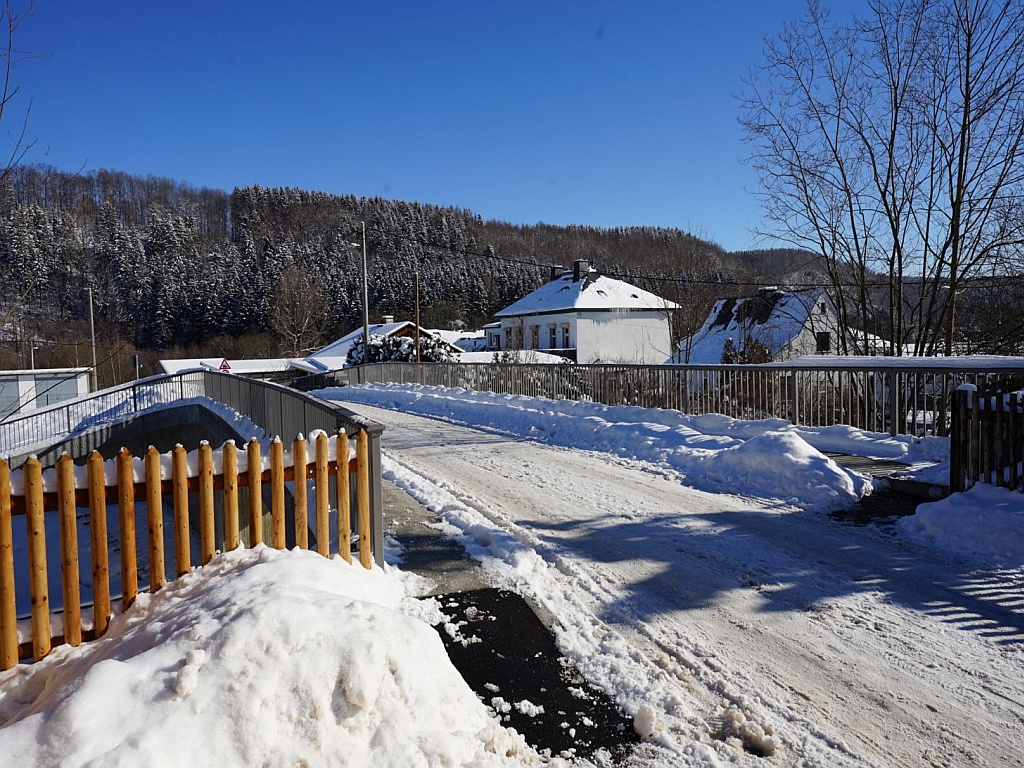

Die ca. 120 Jahre alte bestehende Brücke über die nicht elektrifizierte Bahnstrecke 6619 (R-F) der Erzgebirgsbahn im Zuge des Fischereiweges in Pockau war aufgrund des baulichen Zustandes voll gesperrt. Der Ersatzneubau wurde als Stahlbetonplatte in überhöhter Lage hergestellt, um bauseitig den Bahnbetrieb weiter zu gewährleisten. Nach der Betonage des Überbaus wurde dieser dann in seine Endlage abgesenkt. Die Maßnahme wurde gemäß Eisenbahnkreuzungsgesetz § 12(1) umgesetzt. Im Zuge der Baumaßnahme wurde der Fischereiweg mit seiner engen Bebauung in den Bauwerksanschlüssen und weiterführend auf ca. 160 m ausgebaut.

Bauherr Stadtverwaltung Pockau-Lengefeld
Leistungsumfang OP-IBW: Lp1-9, örtl. Bauüberwachung; TP-IBW: Lp 2-6, ingenieurtechnische Kontrolle, BÜ Bahn; OP-VA: Lp 1-9, örtl. Bauüberwachung; Baugrundgutachten; Vermessung Bahnanlage; Nachweis der Signalsichtweite; Aufstellung Kreuzungsvereinbarung
Leistungszeitraum 2016 - 2020
Baukosten Brutto 850.000€
Länge Straße 160 m
Nutzbreite 6,10 m
Stützweite 12 m
