B 107 Chemnitztalradweg, Neubau Hängebrücke BW 10

Baukosten Brutto
1800000 €
Leistungszeitraum
2006 - 2017
Stützweite
105 m

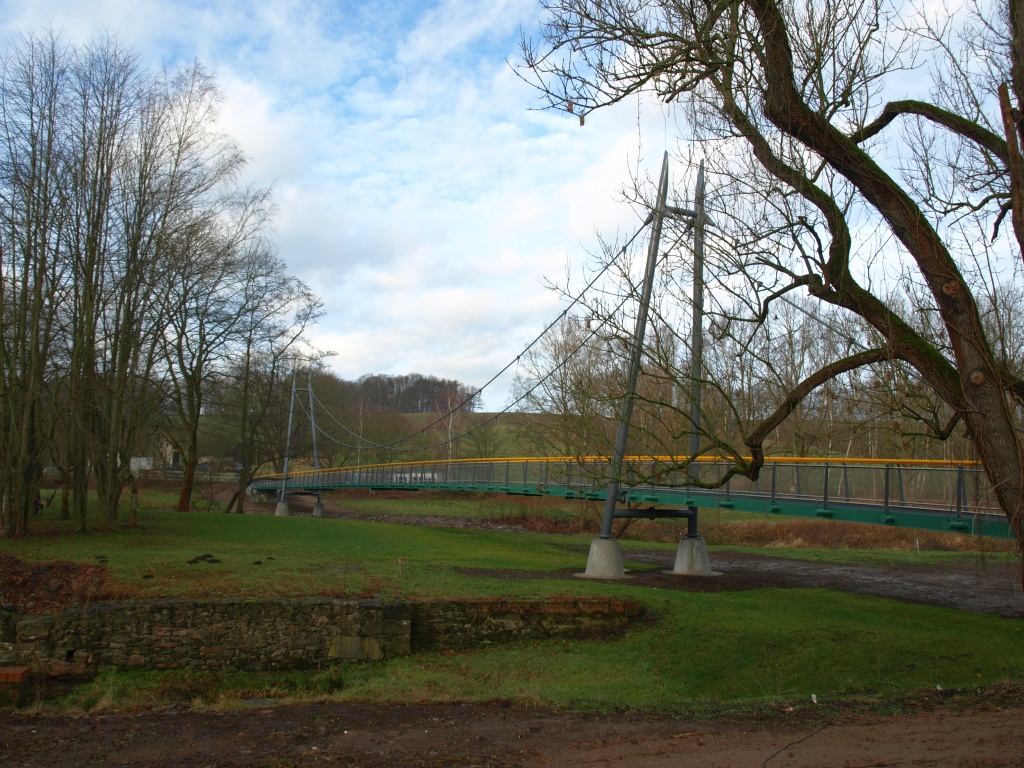

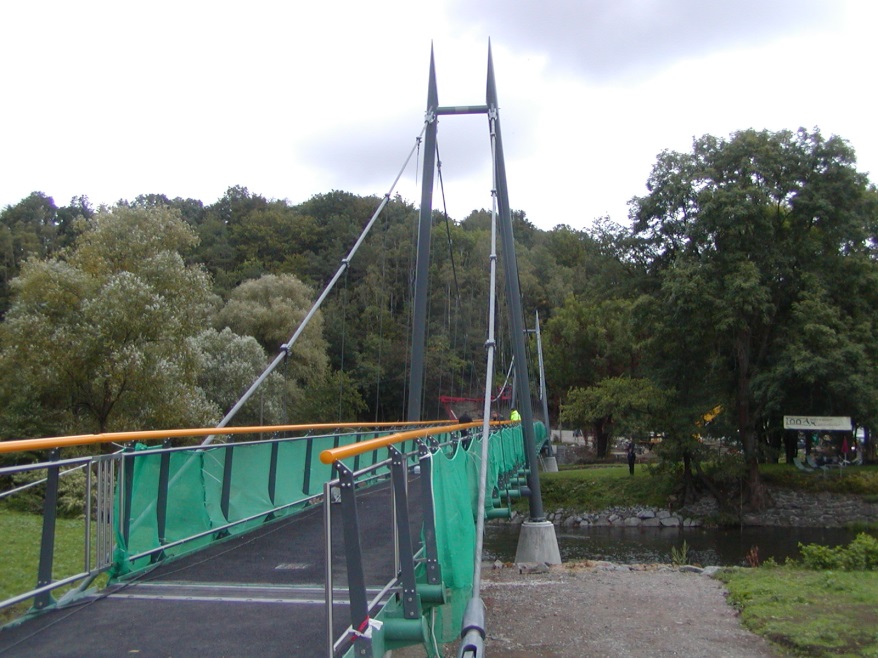

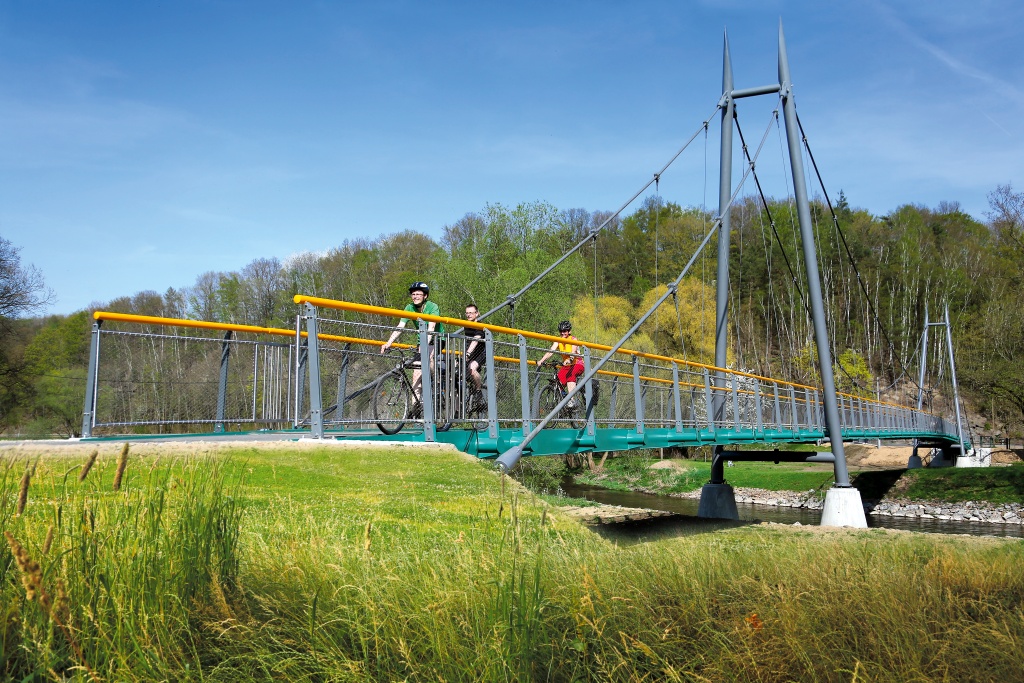

Um die Gemeinde Lichtenau auf kurzem Wege an den neuen Chemnitztalradweg anbinden zu können, wurde ein Brückenneubau über den Chemnitzfluss erforderlich. Durch die ausgeführte Hängebrücke mit den Stützweiten 21/63/21 m ist es gelungen, den Eingriff in das Umfeld sowie in das Überschwemmungsgebiet der Chemnitz auf ein Minimum zu reduzieren. Die mit 10° geneigten A-Pylone wurden symmetrisch angeordnet. Der Mittelpunkt der radial angeordneten Hängeseile entspricht dem Schnittpunkt der Pylonachsen. Das Fahrbahndeck konnte durch den Einsatz einer Verbundkonstruktion extrem schlank hergestellt werden. Für einen filigranen Gesamteindruck wurden als Geländerfüllung Edelstahlseilnetze eingesetzt.
Bauherr | Landesamt für Straßenbau und Verkehr, NL Zschopau |
Leistungsumfang | OP-IBW: Lp 1-7, TP-IBW: Lp 1-6, Schwingungsuntersuchung, Wasserspiegellagenberechnung und Planungen zur Sohlstruktur der Chemnitz Sohlgrundlenkbuhnen |
Leistungszeitraum | 2006 - 2017 |
Baukosten Brutto | 1.800.000€ |
Stützweite | 105 m |
Einzelstützweiten | 21 m / 63 m / 21 m |
